玉环利仁数控机床与您分享球笼铣床的技术参数表

浏览次数:22发布日期:2021-05-28

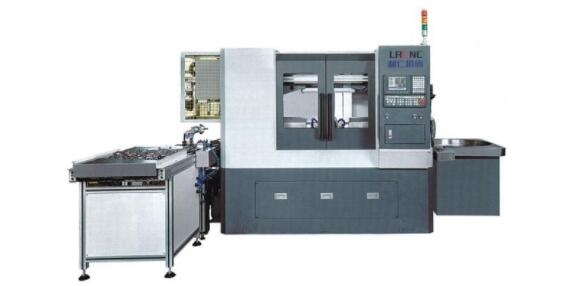

  球笼铣床是一种通过控制加工程序的自动加工机床,在机械加工自动化机床中使用较为广泛,特点是加工速度快,加工精度较高,自动进料,料完自动停机,一人可操作多台机床。




  技术参数表:
  1、大直径范围:Φ40-Φ120
  2、大工件高度:60
  3、加工窗口局度范围:12-50
  4、铁刀直径范围:Φ4-Φ10
  5、机床外形长X宽X高:2100x1600x1850mm
  6、设备重量:4000kg
  7、支持定制,选配

  球笼铣床包括床身,两对称设置的导轨槽,其特征在于还包括:
  回转分度机构,所述回转分度机构主要为设置在床身上端面左侧的回转部件、转位部件和油压分度夹紧部件,所述回转部件为由伺服电机驱动的传动机构带动的回转底盘,所述回转底盘大面置于床身上端面上,所述转位部件活动连接在回转底盘上方,所述油压分度夹紧装置固定连接在转位部件的一侧上方,且所述油压分度夹紧装置主要为回转油缸驱动的工件夹紧机构;
  数控滑台导向机构,所述数控滑台导向机构设置在床身上端面右侧,主要为可沿左右设置的导轨运动的数控滑台部件,所述两对称设置的导轨槽中间设置有伺服电机驱动机构;
  动力头部件,所述动力头部件固定连接在数控滑台导向机构的正上方,主要为伺服电机驱动的动力刀头主轴、动力刀头,所述动力刀头设置于靠近回转分度机构一侧的动力刀头主轴端部。
